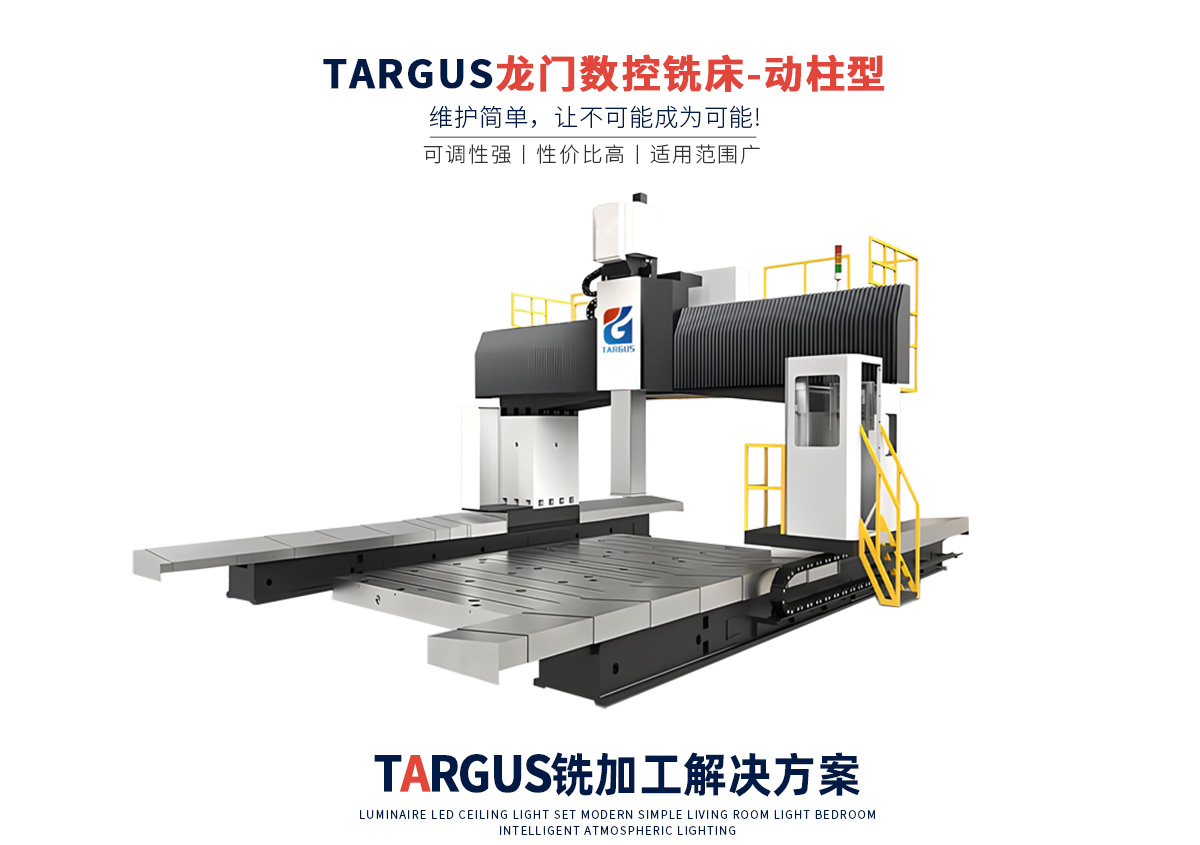

龙门加工中心-动柱式

泰格斯产品系列

产品名称TLMZ系列龙门移动式高速数控平面钻床产品介绍TLMZ系列龙门移动式高速数控平面钻床主要用于平板、法兰、盘类、环件等平面类零件的钻孔及铣削加工。机床加工过程数字控制，操作十分方便，能实现自动化、高精度、多品种、大批量生产。结构特点1、机床的主要组成部分（刀具磨损显示）本机床

联系我们

<< >>

产品详情

项目			单位	TLMX4580	TLMX5580	TLMX6580	TLMX45120	TLMX45160	TLMX55120	TLMX55160	TLMX65120	TLMX65160
工作台	工作台尺寸		mm	3000×8000	4000×8000	5000×8000	3000×12000	3000×16000	4000×12000	4000×16000	5000×12000	5000×16000
	龙门有效宽度		mm	4500	5500	6500	4500	4500	5500	5500	6500	6500
	允许最大荷重		t/m²	5	5	5	5	5	5	5	5	5
	T型槽尺寸		mm	22	22	22	22	22	22	22	22	22
加工范围	龙门最大行程—X轴		mm	8500	8500	8500	12500	16500	12500	16500	12500	16500
	滑鞍最大行程—Y轴		mm	4500	5500	6500	4500	4500	5500	5500	6500	6500
	滑枕最大行程—Z轴		mm	1250	1250	1250	1250	1250	1250	1250	1250	1250
	主轴端面至工作台面距离	最大	mm	1750	1750	1750	1750	1750	1750	1750	1750	1750
	主轴端面至工作台面距离	最小	mm	500	500	500	500	500	500	500	500	500
主轴	锥孔 (7:24)			BT50	BT50	BT50	BT50	BT50	BT50	BT50	BT50	BT50
	主轴最高转速		r/min	6000	6000	6000	6000	6000	6000	6000	6000	6000
	最大输出扭矩		N·m	1250	1250	1250	1250	1250	1250	1250	1250	1250
	主轴伺服电机功率		kW	30/37	30/37	30/37	30/37	30/37	30/37	30/37	30/37	30/37
	滑枕截面尺寸		mm	450X450	450X450	450X450	450X450	450X450	450X450	450X450	450X450	450X450
进给	切削进给速度范围		mm/min	1～4500	1～4500	1～4500	1～4500	1～4500	1～4500	1～4500	1～4500	1～4500
	快速移动	X轴	m/min	8	8	8	8	8	8	8	8	8
		Y轴	m/min	8	8	8	8	8	8	8	8	8
		Z轴	m/min	6	6	6	6	6	6	6	6	6
定位精度	X轴		mm	0.02/2000	0.02/2000	0.02/2000	0.02/2000	0.02/2000	0.02/2000	0.02/2000	0.02/2000	0.02/2000
	Y轴		mm	0.032	0.035	0.04	0.032	0.032	0.035	0.035	0.04	0.04
	Z轴		mm	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016
重复定位精度	X轴		mm	0.015/2000	0.015/2000	0.015/2000	0.015/2000	0.015/2000	0.015/2000	0.015/2000	0.015/2000	0.015/2000
	Y轴		mm	0.02	0.02	0.025	0.02	0.02	0.02	0.02	0.025	0.025
	Z轴		mm	0.012	0.012	0.012	0.012	0.012	0.012	0.012	0.012	0.012
机床重量			T	95T	115T	135T	135T	175T	150T	190T	175T	215T
