| 项 目 | 单位 | TLMZ2020 | TLMZ2525 | TLMZ3030 | TLMZ4040/2 | TLMZ5050/2 | TLMZ6060/2 | TLMZ7070/2 | TLMZ8080/2 | TLMZ9090/2 | TLMZ100100/2 | TLMZ110110/2 | TLMZ120120/2 | |
| 加工范围 | 长×宽 | mm | 2000×2000 | 2500×2500 | 3000×3000 | 4000×4000 | 5000×5000 | 6000×6000 | 7000×7000 | 8000×8000 | 9000×9000 | 10000×10000 | 11000×11000 | 12000×12000 |
| 龙门跨距 | 宽度 | mm | 2800 | 3300 | 3800 | 4800 | 5800 | 6800 | 7800 | 8800 | 9800 | 11000 | 12000 | 13000 |
| 工作台 | T型槽宽度 | mm | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 |
| 动力头 | 数量 | 个 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |

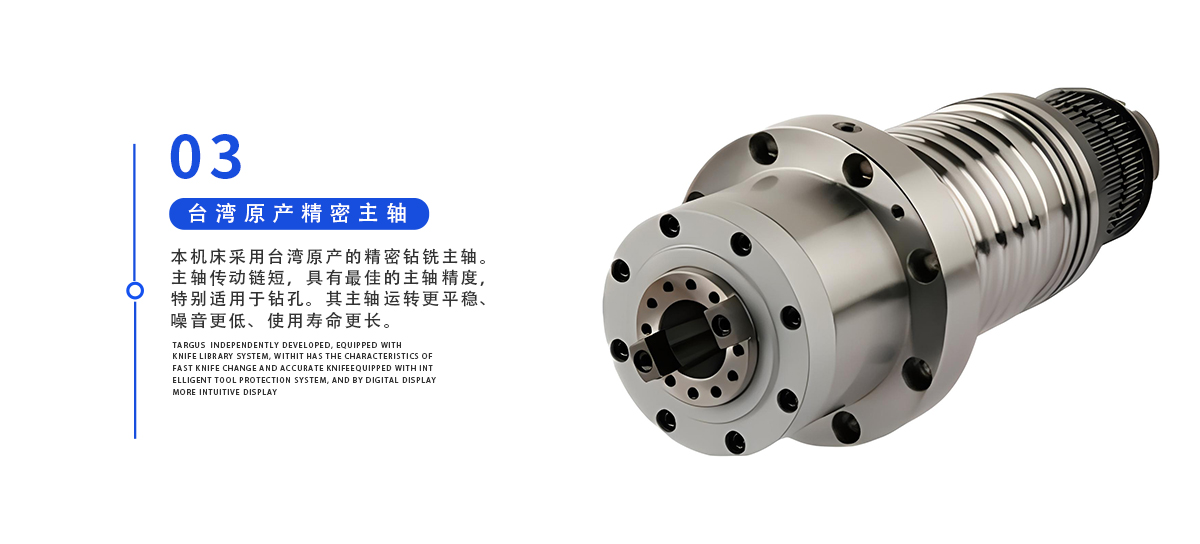

| 主轴锥孔 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | ||
| 最大钻孔直径 | mm | φ90 | φ90 | φ90 | φ90（单头）/φ70（双头） | φ90（单头）/φ70（双头） | φ90（单头）/φ70（双头） | φ90（单头）/φ70（双头） | φ90（单头）/φ70（双头） | φ90（单头）/φ70（双头） | φ90（单头）/φ70（双头） | φ90（单头）/φ70（双头） | φ90（单头）/φ70（双头） | |
| 最大加工厚度 | mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| 主轴转速范围 | rpm/min | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | 5-4500 | |
| 主轴电机功率 | KW | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | 37 | |
| 主轴端面到工作台面距离 | mm | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | 300-1100 | |
| 龙门纵向移动（X轴） | 行程 | mm | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 11000 | 12000 |
| 最大移动速度 | m/min | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| 电机功率/扭矩 | KW/N.m | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×7.7/48 | 2×7.7/48 | 2×7.7/48 | 2×7.7/48 | |
| 主轴横向移动（Y轴） | 行程 | mm | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 11000 | 12000 |
| 两动力头最小中心距 | mm | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | ||||
| 最大移动速度 | m/min | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| 电机功率/扭矩 | KW/N.m | 4.3/27 | 4.3/27 | 4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×5.2/36 | 2×5.2/36 | 2×5.2/36 | 2×5.2/36 | |
| 主轴垂直进给（Z轴） | 行程 | mm | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| 最大进给速度 | m/min | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 电机功率/扭矩 | KW/N.m | 4.3/27 | 4.3/27 | 4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×4.3/27 | 2×5.2/36 | 2×5.2/36 | 2×5.2/36 | 2×5.2/36 | |
| 定位精度 | X轴 | mm | 0.05/全长 | 0.05/全长 | 0.05/全长 | 0.06/全长 | 0.06/全长 | 0.08/全长 | 0.12/全长 | 0.12/全长 | 0.12/全长 | 0.12/全长 | 0.16/全长 | 0.18/全长 |
| Y轴 | mm | 0.05/全长 | 0.05/全长 | 0.05/全长 | 0.06/全长 | 0.06/全长 | 0.08/全长 | 0.12/全长 | 0.12/全长 | 0.12/全长 | 0.12/全长 | 0.16/全长 | 0.18/全长 | |
| 重复定位精度 | X轴 | mm | 0.025/全长 | 0.025/全长 | 0.025/全长 | 0.03/全长 | 0.03/全长 | 0.04/全长 | 0.06/全长 | 0.06/全长 | 0.06/全长 | 0.06/全长 | 0.08/全长 | 0.08/全长 |
| Y轴 | mm | 0.025/全长 | 0.025/全长 | 0.025/全长 | 0.03/全长 | 0.03/全长 | 0.04/全长 | 0.06/全长 | 0.06/全长 | 0.06/全长 | 0.06/全长 | 0.08/全长 | 0.08/全长 | |
| 排屑系统 | 排屑器形式 | 链板式 | 链板式 | 链板式 | 链板式 | 链板式 | 链板式 | 链板式 | 链板式 | 链板式 | 链板式 | 链板式 | 链板式 | |
| 数量 | 个 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 排屑速度 | m/min | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 排屑器电机功率 | KW | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | 2×0.75 | |
| 高压内冷 | 压力/流量/功率 | Mpa/L/min/KW | 5/40/5.5 | 5/40/5.5 | 5/40/5.5 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 | 5/40/5.5×2 |
| 低压外冷 | 压力/流量/功率 | Mpa/L/min/KW | 0.2/30/0.2 | 0.2/30/0.2 | 0.2/30/0.2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 | 0.2/30/0.2×2 |
| 液压系统 | 压力/流量/功率 | Mpa/L/min/KW | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 | 7/30/4 |
| 自动润滑系统 | 润滑压力 | MPa | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 润滑点注油量 | mL/次 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 | |
| 注油周期 | min | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
| 电气系统 | 数控系统 | 西门子828D | 西门子828D | 西门子828D | 西门子828D | 西门子828D | 西门子828D | 西门子828D | 西门子828D | 西门子828D | 西门子828D | 西门子828D | 西门子828D | |
| 数控轴数 | 个 | 4+1 | 4+1 | 4+1 | 6+2 | 6+2 | 6+2 | 6+2 | 6+2 | 6+2 | 6+2 | 6+2 | 6+2 | |
| 功率与重量 | 总功率 | KW | 约55 | 约55 | 约55 | 约110 | 约110 | 约110 | 约110 | 约110 | 约125 | 约125 | 约125 | 约125 |
| 总重 | T | 约25 | 约30 | 约40 | 约55 | 约60 | 约80 | 约100 | 约140 | 约180 | 约220 | 约250 | 约280 | |
| 外形尺寸 | 长×宽×高（参考） | mm | 5000×4600×3000 | 5500×5100×3000 | 6000×5500×3000 | 8200×7900×4500 | 9200×8900×4500 | 10200×9900×4500 | 11200×11000×4500 | 12200×12000×4500 | 13200×13000×4500 | 14200×14000×4500 | 15200×15000×4500 | 16200×16000×4500 |
